El i Attefallshus och friggebod – rätt kabel, säkring och regler för säker anslutning

Att ansluta el i ett Attefallshus eller en friggebod kräver rätt planering, korrekt material och tydlig dokumentation för att bli säkert och hållbart. Med rätt kabel, säkringar och skydd skapas en lösning som fungerar året runt och klarar husets behov. Här guidar vi dig genom valen och reglerna som styr en trygg anslutning.

Planera el till Attefallshus och friggebod

En bra start är att kartlägga hur byggnaden ska användas. Ett gästhus med kyl, spisplatta, varmvattensberedare och elburen värme ställer andra krav än en enkel verkstad eller ett hemmakontor. Lista fasta laster som värme, ventilation, vitvaror och belysning samt rörliga laster som elverktyg eller infravärme. Tänk in framtiden med extra grupper för utomhusuttag, utebelysning och eventuell installation av exempelvis bastu eller tvättmaskin. God planering minskar risken för överlast, onödiga omdragningar och störningar i elanläggningen.

Kartlägg placeringen av elcentral, kabelvägar och förläggning i mark. Välj punkter för uttag och brytare så att de hamnar på rätt höjd och skyddsklass, särskilt i våtutrymmen och nära entréer. Satsa på energieffektiv belysning med LED och komplettera gärna med rörelsedetektorer, timer och dimmer där det passar. En genomtänkt plan ger också enklare felsökning och tydligare dokumentation när installationen är klar.

Regler och behörighet

All fast elinstallation ska utföras av ett registrerat elinstallationsföretag som arbetar enligt ett egenkontrollprogram. Installatören dimensionerar kablar och skydd samt säkerställer att jordfelsbrytare, jordning och potentialutjämning uppfyller gällande krav. Förläggning i mark ska utföras på ett sätt som skyddar mot mekanisk åverkan och fukt, med rätt material och varningsband. Vid större förändringar av fastighetens huvudsäkring eller ny servisledning hanterar behörig installatör föranmälan och avstämning med nätägaren. På tomten gäller att eldragningar mellan byggnader utförs så att brand- och personsäkerhet bibehålls, med korrekt genomföring genom vägg och tätning mot fukt.

Elinstallationsreglerna ställer också krav på zonindelning i våtrum, kapslingsklasser för uttag och armaturer och korrekt selektivitet mellan säkringar. Följ alltid dokumentation från tillverkare av centraler, dvärgbrytare, jordfelsbrytare och åskskydd. Vid osäkerhet ska installatören göra en riskbedömning och välja lösning som uppfyller både standard och god praxis.

Rätt kabeltyp och dimension

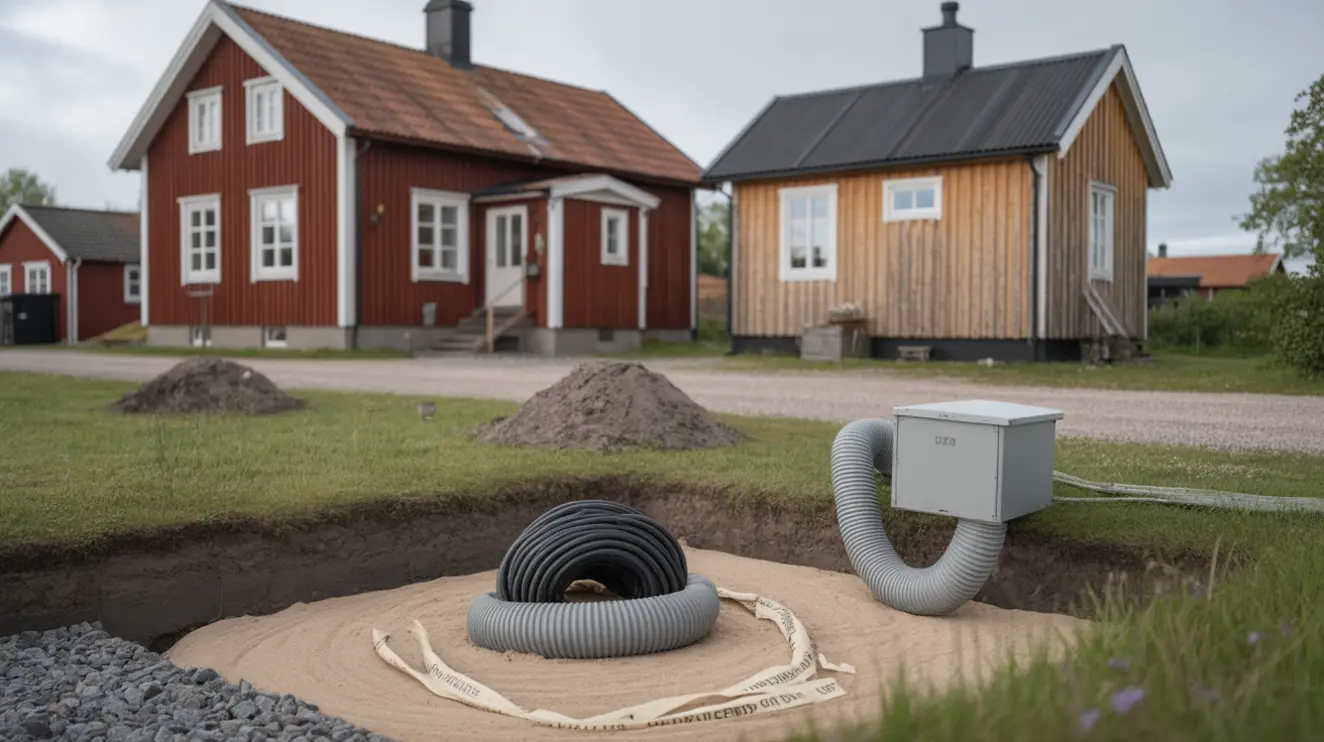

Val av kabel är avgörande för driftsäkerhet. För matning i mark används normalt jordkabel som är avsedd för nedgrävning, till exempel N1XV eller EKKJ, förlagd i skyddande sandbädd och med varningsband ovanför. Där kabel passerar utsatta partier eller går upp mot byggnaden används ofta skyddsrör som extra mekaniskt skydd. Inne i byggnaden väljs halogenfria och flamskyddade kablar som EQLQ eller EXQ Light, eller FK i VP-rör beroende på installationssätt. Yt- eller utanpåliggande installation i friggebod kan göras med godkända kanaler och dosor som tål temperaturvariationer och fukt.

Dimensioneringen styrs av effektbehov, längd fram till byggnaden och tillåtet spänningsfall. Längre avstånd kräver grövre kabel för att undvika varmgång och oönskade spänningsvariationer. Installatören räknar på samtidighet och karakteristik hos lasterna och väljer ledararea som samspelar med säkringsnivå och kabelns förläggningssätt. Ute i mark bör kabeln förläggas frostskyddat och med borttagen sten. Använd markeringsnät som tydligt visar att det finns el i marken. Där kabel korsar andra ledningar eller rör ska den få tillräckligt avstånd och helst separeras med fyllnadsmaterial. Vid infästning i byggnad används genomföringar som förhindrar fuktvandring samt dragavlastning som skyddar ledarna.

Säkring, elcentral och jordfelsbrytare

En separat gruppcentral i Attefallshuset eller friggeboden ger överskådlighet och bättre selektivitet. Vanligt är en inkommande grupp från husets huvudcentral som matar en undercentral i komplementbyggnaden. Dela upp grupperna efter funktion. Ha egna grupper för belysning, allmänna uttag, fast installerad värme och eventuella våtrum eller utomhusdelar. Detta underlättar felsökning, minskar risken för oönskade frånslag och bidrar till högre elsäkerhet.

Jordfelsbrytare på 30 mA personskyddsnivå rekommenderas för alla uttagsgrupper och våtutrymmen. Vid specifika laster som motorer, värmepumpar eller vissa styrningar kan det krävas anpassad typ av jordfelsbrytare enligt tillverkarens anvisning. Välj dvärgbrytare med rätt utlösningskarakteristik utifrån belastning och startströmmar. Selektivitet mellan huvudsäkring, gruppsäkring och jordfelsbrytare planeras så att oönskade frånslag begränsas till den del av anläggningen som är berörd. I områden med luftledningar eller risk för överspänning är överspänningsskydd i centralen en god investering för att skydda elektronik och vitvaror.

Kontroll, mätning och dokumentation

När installationen är klar ska elinstallatören mäta och verifiera anläggningen. Viktiga kontroller omfattar kontinuitet i skyddsledare, isolation mellan ledare, jordfelsbrytarens funktion och felström, samt kortslutningsström och impedans i matningspunkter. En korrekt verifierad installation minskar risken för dolda fel och oönskade frånslag. Märkning av central, grupper och uttag underlättar framtida service och eventuella utökningar. Be om drift- och skötselanvisning samt relationshandlingar som visar kabelstråk och förläggning i mark. Spara dokumentationen tillsammans med bilder på schakt och central för snabb referens vid framtida arbete.
