Felsökning och byte av trasig jordfelsbrytare på Södermalm, Stockholm

Uppdraget gällde felsökning och byte av en trasig jordfelsbrytare i en lägenhet på Södermalm i Stockholm. Arbetet utfördes åt en bostadsrättsinnehavare som upplevde återkommande frånslag och delvis strömlös lägenhet. Insatsen planerades och slutfördes under februari 2026 efter samordning med kunden.

Så utfördes arbetet

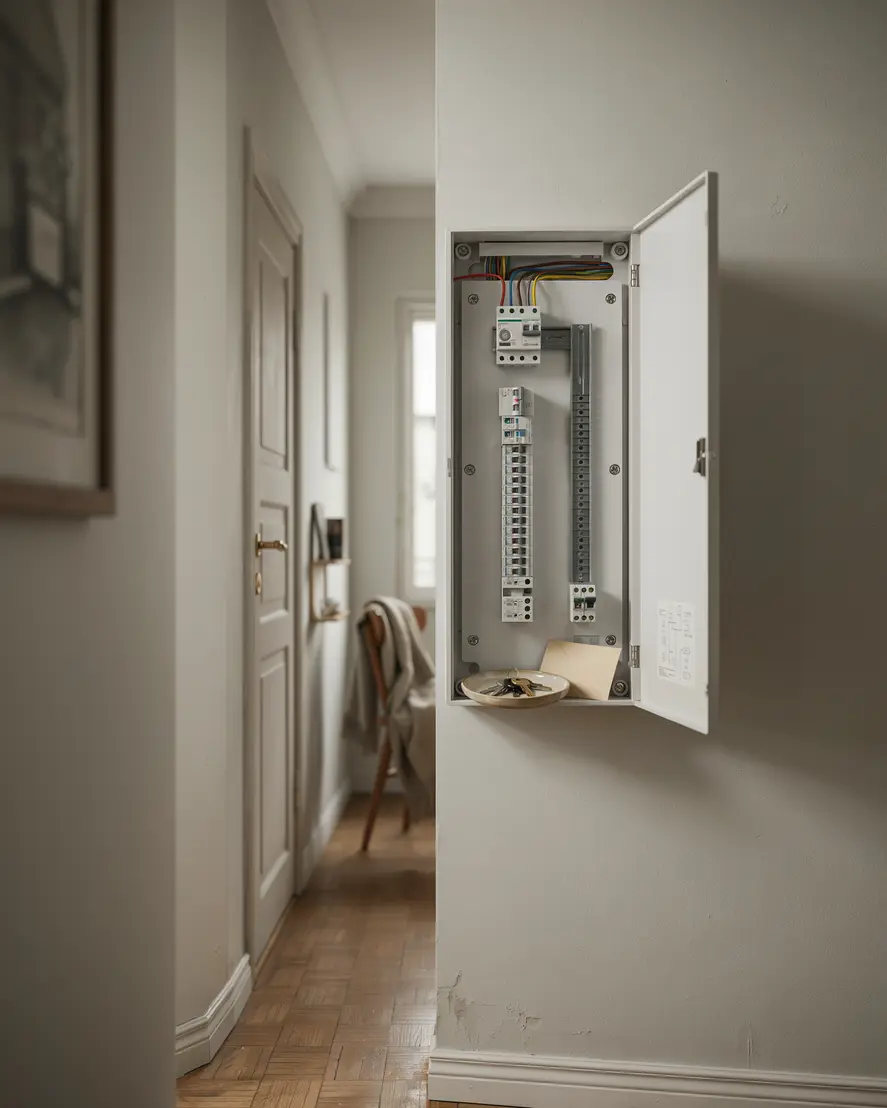

Teknikern anlände enligt överenskommet klockslag och gick igenom felbeskrivningen tillsammans med kunden. Riskbedömning genomfördes och elcentralen gjordes spänningslös. Frånkoppling verifierades med tvåpolig spänningsprovare innan kåpan demonterades. En visuell inspektion av centralen genomfördes, där inkommande matning, neutral- och skyddsledarplintar samt fördelningsskenor granskades efter tecken på missfärgning, lös anslutning och värmepåverkan. Därefter utfördes kontinuitetsprov av skyddsledarsystemet och isolationsmätning med 500 V DC mellan fas och neutral mot skyddsjord på samtliga sju grupper.

Mätningarna visade normala isolationsvärden på gruppledningarna, vilket indikerade att ett bestående isolationsfel i anläggningen inte förelåg. Den befintliga jordfelsbrytaren provades därefter med instrument för utlösningsström och utlösningstid. Vid prov med nominell felström 30 mA utlöstes inte jordfelsbrytaren pålitligt, och rampmätning visade förhöjd utlösningsnivå samt oregelbunden funktion. Den mekaniska känslan i vippan upplevdes även som slapp och en lätt missfärgning noterades på kapslingens insida intill en pol. Sammantaget pekade detta på en defekt apparat snarare än ett fel i installationen.

Den defekta jordfelsbrytaren dokumenterades och märktes som kasserad innan den demonterades. Ledare lossades metodiskt och identifierades med märkning för att bevara ordningen. En ny tvåpolig jordfelsbrytare, typ A 40 A 30 mA, monterades på DIN-skenan. Nya anslutningsledare i korrekt area installerades och kabeländhylsor pressades innan åtdragning med moment enligt tillverkarens data genomfördes. Neutral- och fasbryggor justerades och skruvförband i hela centralen efterdrogs för att säkerställa god kontakt. Modulfront kompletterades där det behövdes för en prydlig och säker avslutning.

Efter återinkoppling utfördes funktionsprov. Jordfelsbrytaren provades med testknapp och med mätinstrument för att verifiera utlösningstid inom gällande krav. Loopimpedans mättes för att bekräfta att frånkopplingsvillkor uppfylldes. Samtliga grupper provades under last, och ingen oönskad frånkoppling inträffade. Centralen märktes med uppdaterad gruppförteckning och datum för byte, och kunden fick en genomgång av provningsprotokoll samt enkla skötselinstruktioner, inklusive rekommendationen om regelbunden användning av testknapp. Arbetet avslutades med städning av arbetsplatsen och återställning av möbler och kåpor.

Efter åtgärden fungerade elanläggningen stabilt utan ofrivilliga frånslag. Säkerheten höjdes genom korrekt felströmsskydd och anläggningen uppfyllde kraven som gällde enligt svensk standard vid tidpunkten. Kunden informerades om de utförda momenten och mottog digital dokumentation med bilder och mätvärden. Uppdraget slutfördes inom den överenskomna tiden och resultatet motsvarade kundens förväntningar på både funktion och finish.
