Överspänningsskydd i villans elcentral skyddar värmepump och elektronik mot åska och spänningsspikar. Med rätt kombination av typ 1, 2 och 3 minskar du risken för driftstopp och dyra skador. Här får du en praktisk vägledning för svenska förhållanden.
Åska, spänningsspikar och vad de gör med din anläggning
Överspänningar uppstår vid blixtnedslag, i närliggande elnät eller när stora laster kopplas om. Spikarna kan bli flera tusen volt under kort tid och leta sig in via både kraft- och signalkablar. Resultatet blir ofta överhettade kretsar, kortare livslängd och plötsliga fel i styr- och kommunikationsenheter.
Moderna villor har mer kraftelektronik än tidigare: invertermatade värmepumpar, laddboxar, solceller och känsliga nätverksprodukter. Därför räcker inte ett enda skydd i vägguttaget. Överspänningsskydd ska arbeta i flera steg och samverka med anläggningens jordning och potentialutjämning.
Typ 1, 2 och 3 – rätt skydd på rätt plats
Överspänningsskydd delas in i tre huvudtyper enligt SS-EN 61643. Tanken är en kaskad: grovskydd närmast servisintaget, mellanskydd i centralen och finskydd vid den känsliga utrustningen.
- Typ 1 tar åskströmmar med vågform 10/350 μs. Placera vid servisintaget när åskströmmar kan förekomma, till exempel vid yttre åskskydd på byggnaden eller matning via friledning.
- Typ 2 fångar nätburna spikar (8/20 μs) efter typ 1 eller som primärt skydd i villor utan särskild åskrisk. Vanligt montage i huvudcentral eller undercentral.
- Typ 3 är finskydd nära lasten, ofta i apparatuttag eller på DIN-skena vid specifik krets. Det skyddar känslig elektronik och minskar kvarvarande spänning till säker nivå.

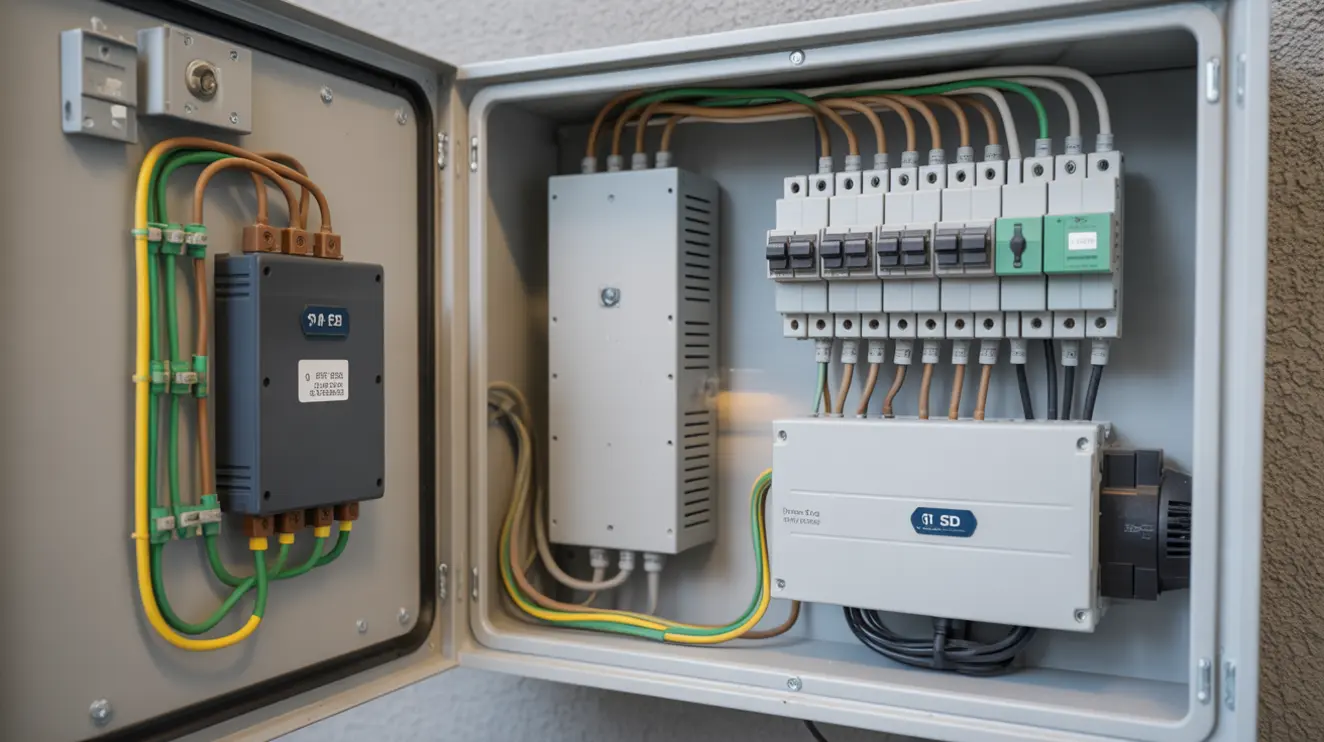

I många villor blir en praktisk lösning: typ 1+2 kombiskydd i mätarskåp eller huvudcentral, kompletterat med typ 2 i undercentral och typ 3 till värmepump, hembio eller nätverksutrustning. Stegen ska vara koordinerade så att varje nivå avlastar nästa.
Välj rätt specifikationer för svenska villor
Rätt data på skydden gör skillnaden mellan “hjälper ibland” och “fungerar när det gäller”. Utgå från husets nätsystem, riskbild och tillverkarens instruktioner.
- Nätsystem: I TN-C-S/TN-S fungerar ofta 3+1-lösning (tre varistorer mot N och en gnistgap N-PE) bra för typ 1. I TT-system krävs särskild hänsyn till N–PE-skydd och jordtag.
- Uc (kontinuerlig driftspänning): Välj typiskt 275 V AC för 230/400 V-nät så att skyddet tål nätets toppar utan att “läcka” onödigt.
- Iimp (typ 1): Dimensionera efter åskrisk. För villor används ofta 12,5 kA per fas, men följ riskbedömning och produktens anvisningar.
- In/Imax (typ 2): Välj efter kortslutningsnivå och förväntade spikar. Vanliga nivåer är In 20 kA och Imax 40 kA per fas i bostäder.
- Up (restspänning): Sikta på så låg nivå som praktiskt möjligt. Runt 1,5 kV i steg 2 och cirka 1,2 kV eller lägre nära utrustning ger god marginal för elektronik.
- Backup-skydd: Säkringar eller dvärgbrytare ska vara koordinerade med överspänningsskyddet enligt datablad. Kontrollera att säkerhetsbrytarens märkdata räcker vid kortslutning.
- Signallinjer: Välj dedikerat skydd för telefon, ethernet, styr- och givarkablar. Spikar tar gärna enklaste vägen in via kommunikation, inte bara via kraft.
Placering och montage: så undviker du fallgropar
Ett bra skydd handlar lika mycket om rätt montage som om rätt pryl. Små detaljer i kabelföringen avgör slutlig restspänning.
- Håll ledarna korta och raka. Totallängd från fas och nolla till skydd och tillbaka till samlingsskena bör vara så kort som möjligt, gärna under 0,5 m.
- Anslut till huvudjordningsskena med tillräcklig area. Följ tillverkarens minsta area; ofta 16 mm² Cu för typ 1 och 6–10 mm² för typ 2/3.
- Placera typ 1/2 före gruppers jordfelsbrytare om möjligt, eller använd selektiv jordfelsbrytare (typ S) uppströms för att minska oönskade frånslag.
- Undvik slingar och onödiga öglor. För parallellkoppling, använd “V-koppling” där ledarna delar sträcka för att minska induktans.
- Montera i mätarskåp eller huvudcentral enligt nätägarens och tillverkarens anvisningar. Vid plomberade utrymmen krävs planering innan arbete.
- Säkerställ god potentialutjämning av metallrör, antenn, solcellsramar och värmepumpens rördragning. En lågimpediv jordning gör skydden effektiva.
Kom ihåg att Elinstallationsreglerna SS 436 40 00 kräver riskbedömning och korrekt dokumentation. Installation ska utföras av behörig elinstallatör och följas upp med funktionskontroll.
Extra fokus på värmepump och hemelektronik
Värmepumpen har känslig invertelektronik och ofta långa kablar mellan inne- och utedel. Kablarna fungerar som antenner för åskinducerade spikar. Ett typ 3-skydd nära pumpens matning minskar restspänningen avsevärt. Vid separat undercentral för värmepumpen är ett typ 2-skydd där också klokt. Skydda även styr- och signalkablar med dedikerade datalinjeskydd anpassade för protokoll och hastighet.
Andra känsliga punkter i villan är laddbox, nätverksutrustning, TV/koax och smarta hem-gateways. Samma princip gäller: typ 2 i centralen och typ 3 nära apparaten. För solcellsanläggningar behövs dessutom DC-skydd enligt anläggningens spänning och tillverkarens krav.
- När är skydd extra viktigt?
- Du har haft skador eller fel i elektronik efter åska eller strömavbrott.
- Fastigheten matas via friledning eller ligger högt och öppet.
- Du har värmepump, laddbox, solceller eller mycket nätverksutrustning.
- Byggnaden har yttre åskskydd eller större metallkonstruktioner.
- Skötsel och kontroll:
- Titta regelbundet på indikering på skydden. Röd markering betyder oftast att modulen ska bytas.
- Planera visuell kontroll årligen, samt efter kraftiga åskoväder eller nätstörningar.
- För modulära skydd, håll reservinsatser tillgängliga enligt produktens specifikation.
Rätt specificerade och korrekt monterade överspänningsskydd skyddar både värmepump och hemelektronik. Med en genomtänkt kaskad av typ 1, 2 och 3, korta ledare, god potentialutjämning och skydd för signallinjer skapar du en robust elanläggning som tål svenska åsk- och nätförhållanden.
